Consigne du projet :
Le projet Strife est un sujet proposé par notre professeure, il constitue la mise en place d’architecture réseau, de services et de systèmes. Pour ce faire nous étions 4 à travailler dessus, il fallait mettre en place un serveur DHCP, DNS, GLPI, Nextcloud et la configuration d’un routeur Ubiquity afin de permettre au utilisateurs d’accéder à tous les services.
Les taches que j’avais à faire :
- Mise en place de l’architecture réseaux (attribution des adresses IP, découpage du réseau)
- Création du Schéma Réseau Logique
- Création du Schéma Réseau Physique
- Configuration du Routeur Ubiquity
Voici les livrables de ce Projet :

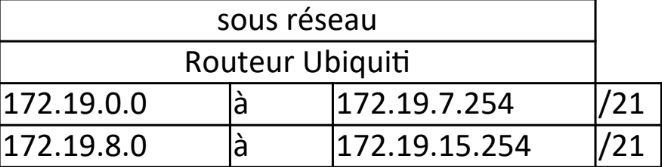

Le découpage réseau de l’adresse 172.19.0.0/21 :
Dans le cadre de notre projet, nous devions simuler deux réseaux capables de supporter plus de 1800 machines chacun. J’ai donc opté pour ces deux sous-réseaux qui offrent chacun 2046 adresses, nous fournissant ainsi suffisamment de capacité pour gérer l’administration des hôtes.

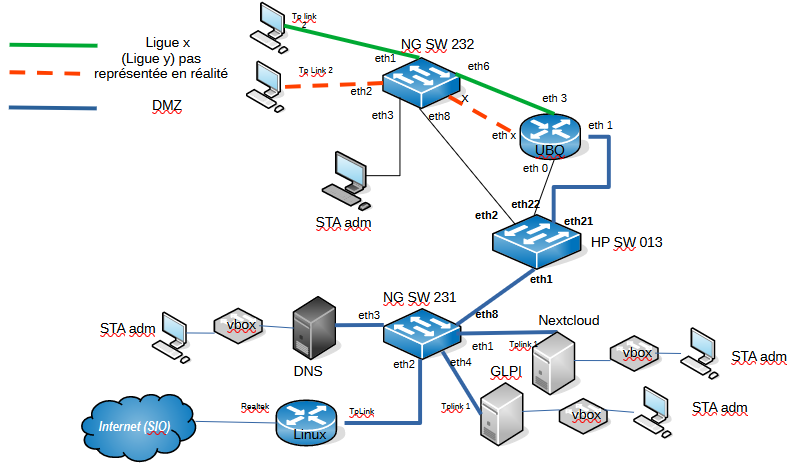

Le schéma réseau physique :
Les schémas réseaux logiques et physique sont réalisés selon la nomenclature voulue par ma professeure :

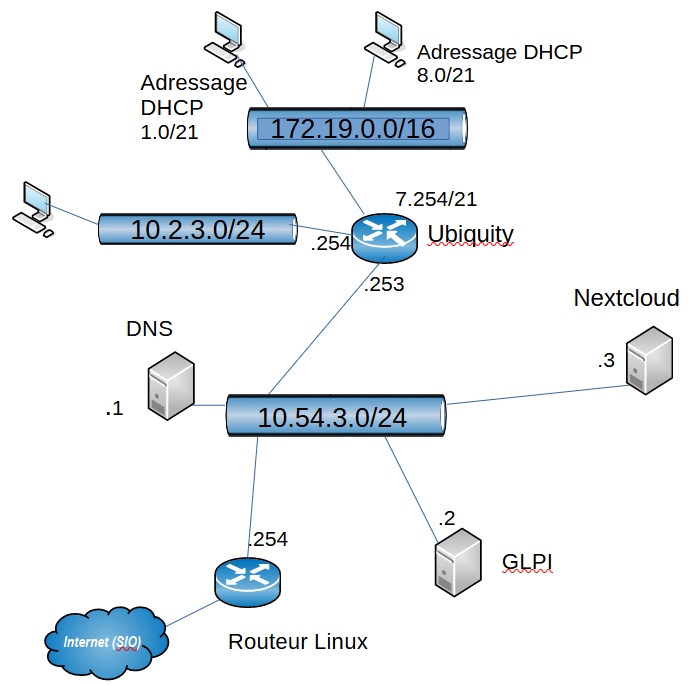

Le schéma réseau logique :
